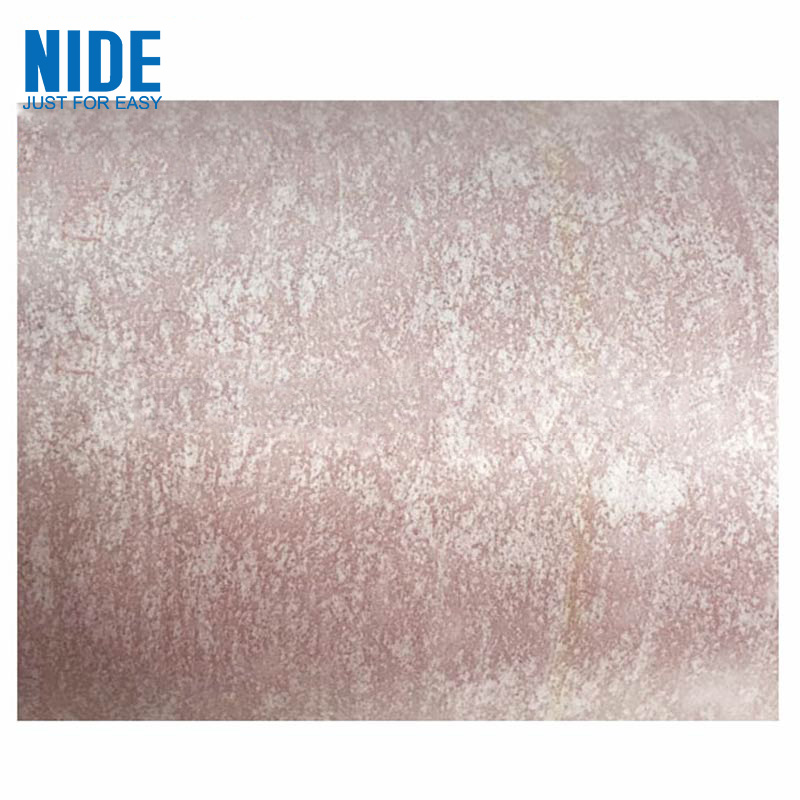

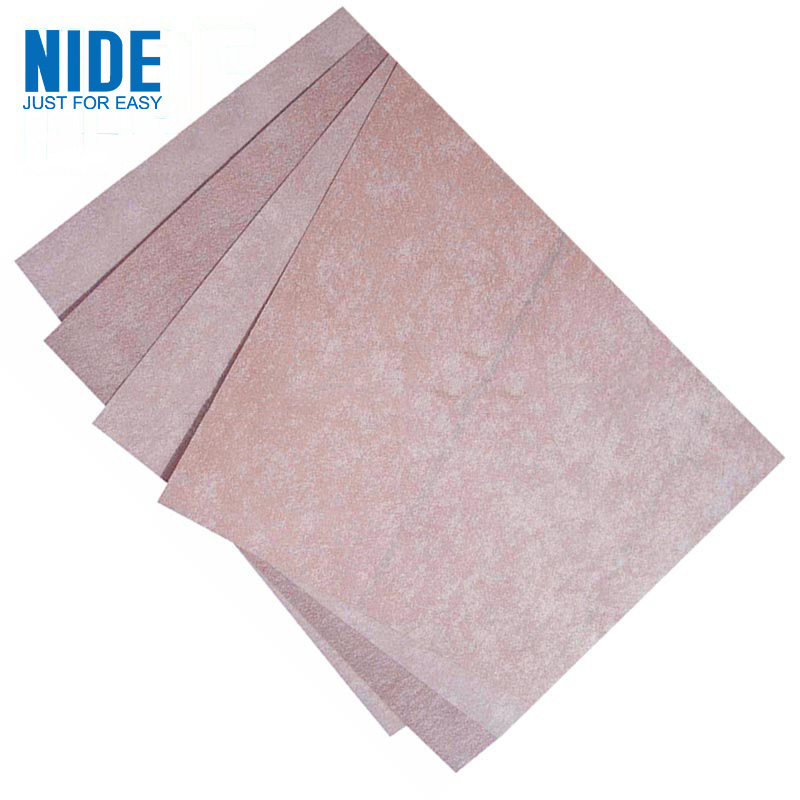

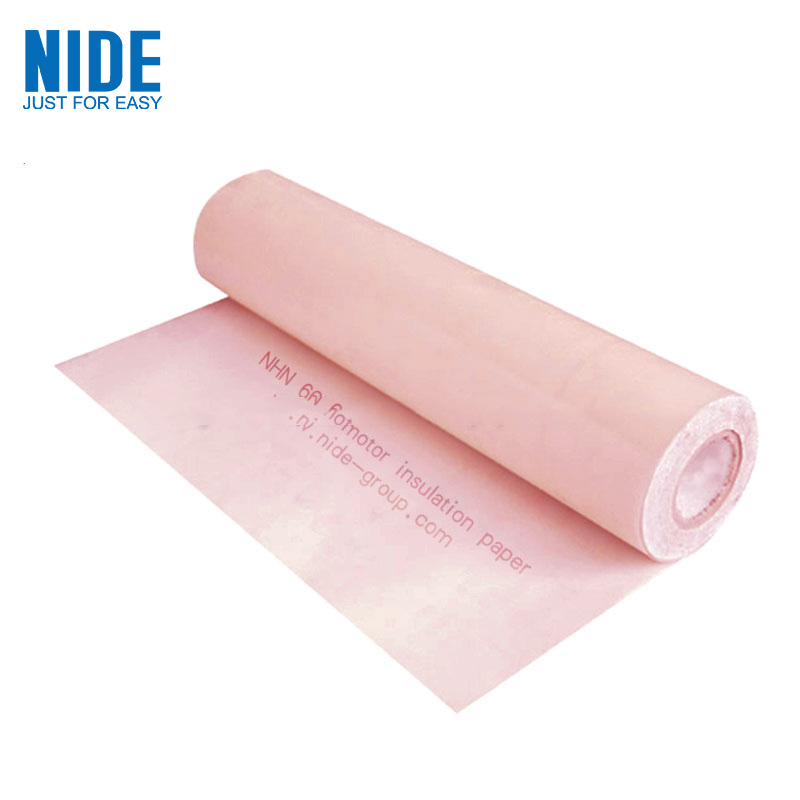

Motor harilkatzeko PMP isolamendu-papera hiru geruzako material konposatu leuna da, erdiko geruza poliimidazko filma da eta kanpoko bi geruzak NOMEX dira, hau da, osagai ez-organikoz, poliimidazko filmez, aramida-zuntzezko paperez eta itsasgarriz osatuta dagoena. , etab.
Parametroaren izena |
Zehaztapen-unitatea |
|||
Produktuaren izena: |
PMP isolamendu papera motorraren harilkatzeko |
|||
Isolamendu materialaren kolorea: |
Arrosa |
|||
Isolamendu paperaren kalifikazioa: |
H klasea, 180-200 °C |
|||
Atxikimendu normala: |
delaminaziorik ez |
|||
Atxikimendu beroa (200±2°C, 10min) |
Ez delaminaziorik, ez babak, ez kolarik |
|||
Isolamendu paperaren lodiera: |
0,15±15 MM |
0,17±15 MM |
0,20±15 MM |
0,23±15 MM |
Isolamendu-paper kuantitatiboa: |
145 gsm |
181 gsm |
218 gsm |
286 gsm |
Nomex lodiera: |
50 μm |
50 μm |
50 μm |
50 μm |
Filmaren lodiera: |
25μm |
50μm |
75μm |
125μm |
Matxura-tentsioa: |
≥7 KV |
≥9 KV |
≥12 KV |
≥19 KV |
Matxura-tentsioa tolestu ondoren: |
≥ 6KV |
≥ 8 KV |
≥ 11 KV |
≥17 KV |
Tiratzeko indarra (longitudinala): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
Tiratzeko indarra (albokoa): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
Luzapena (longitudinala): |
≥ %15 |
≥ %17 |
≥ %17 |
≥ %12 |
Luzapena (albokoa): |
≥ %15 |
≥ %17 |
≥ %17 |
≥ %12 |
PMP isolamendu-papera motorraren harildurarako egokia da zirrikitu-isolamendurako, bira-birarako isolamendurako eta junta-isolamendurako H Klaseko bero-erresistentzia handiko motor-aparatuetarako, hala nola kableak, bobinak, motorrak, sorgailuak, balastoak, etab., eta geruzetarako erabiltzen da. transformadoreen eta beste etxetresna elektrikoen isolamendua, hala nola lehorreko transformadoreak, goi-tentsioko transformadoreak, etab.
PMP isolamendu papera motorraren harilkatzeko
