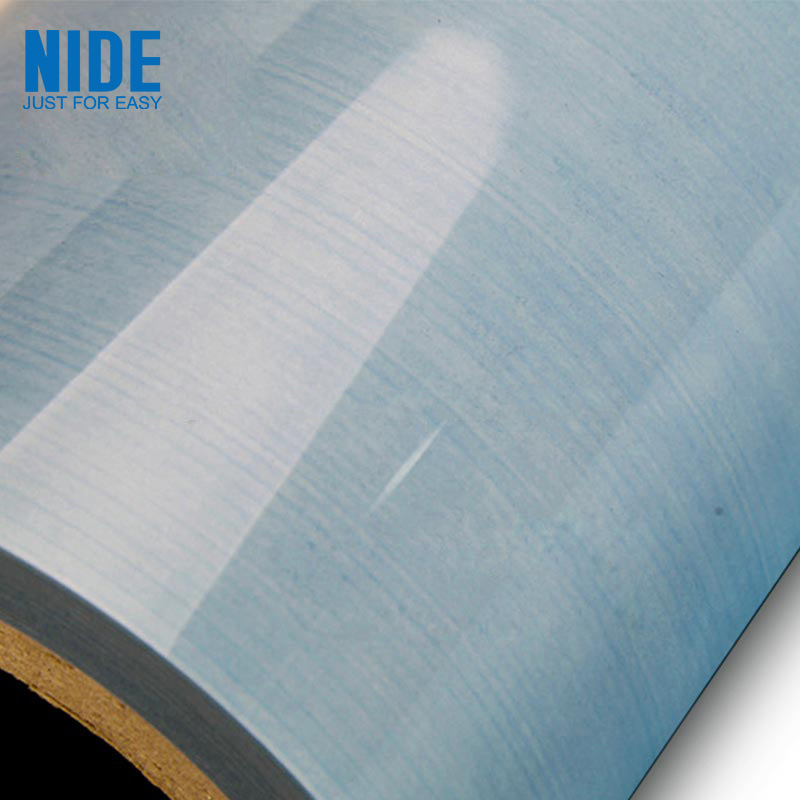

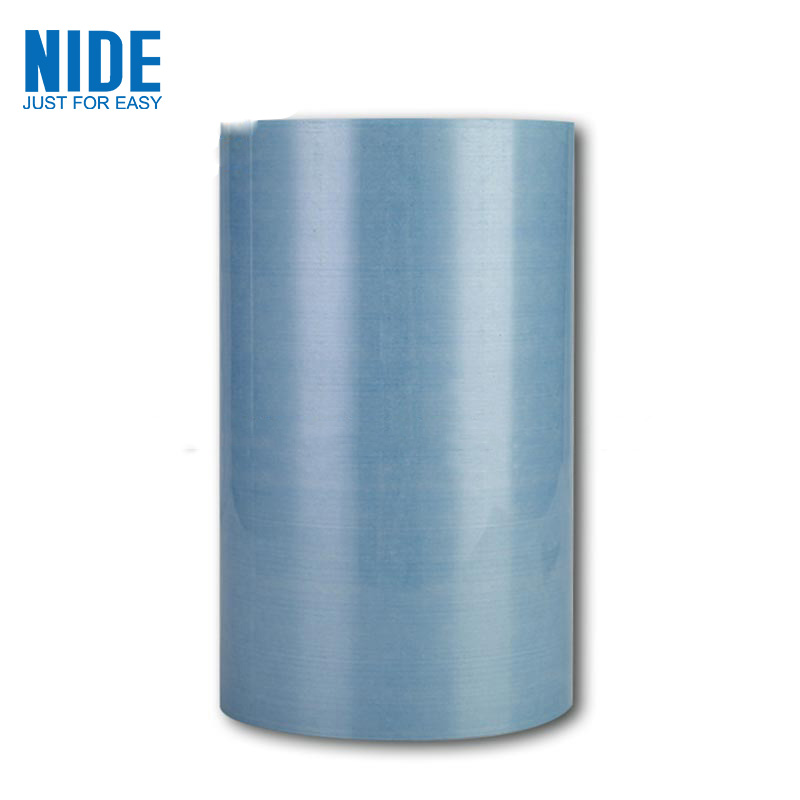

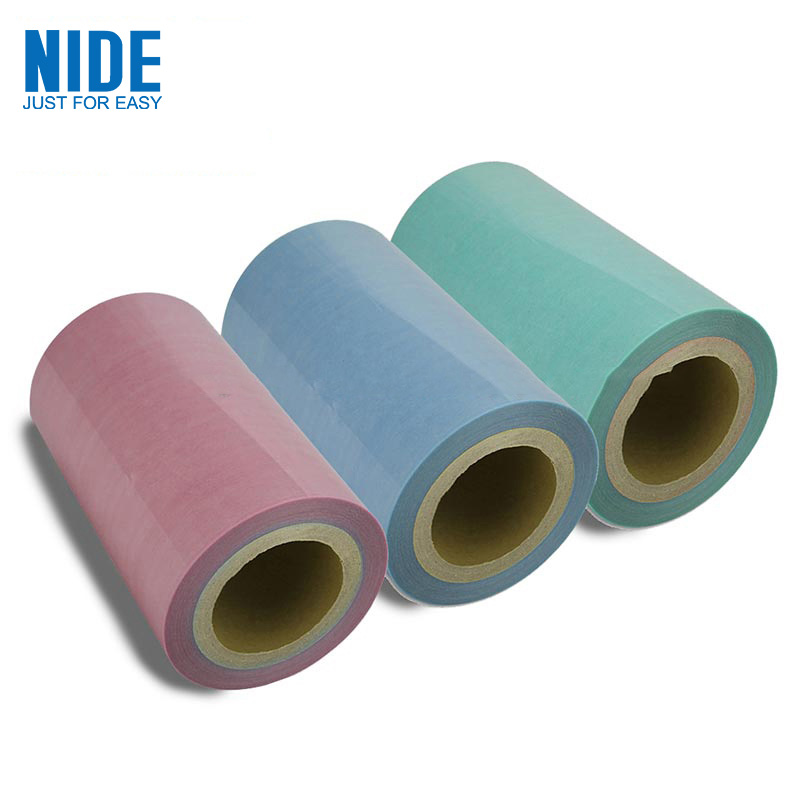

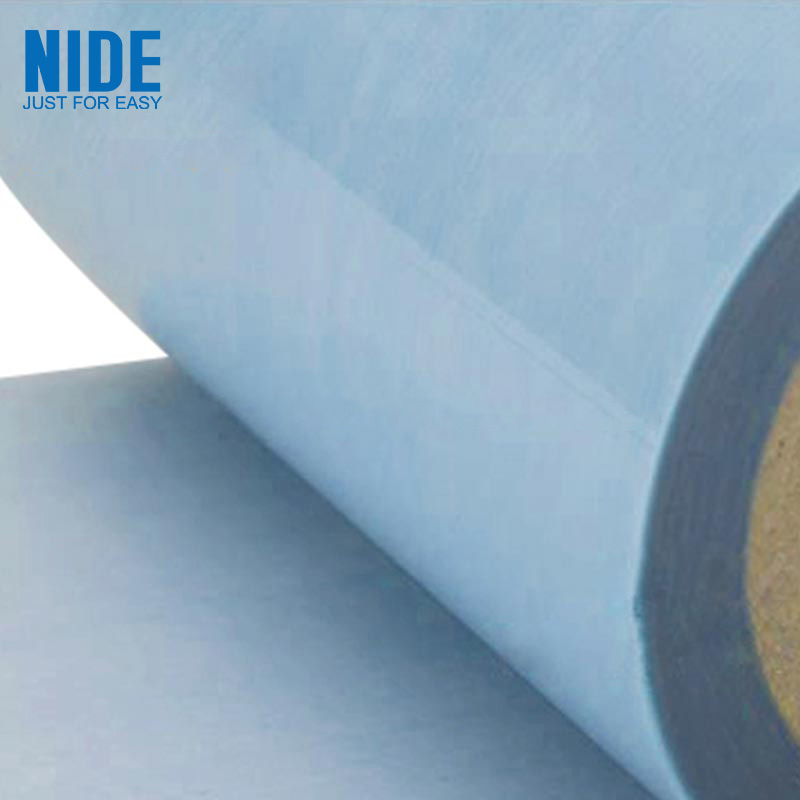

Motor isolatzeko 6644 F Class DMD isolamendu-papera bi geruzako material konposatu bigun bat da, luzerako poliester-zuntzez ehundu gabeko ehuneko geruzaz eta F graduko erretxinaz (poliuretanozko kola) loturiko poliester zuri garden edo esnezko film batez osatua. Ehunik gabeko ehunaren inpregnazio-propietate onak eta poliester filmaren indar dielektriko ona.
Propietateak |
Unitatea |
Parametroa |
|||||||||
Isolamendu paperaren lodiera |
MM |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
Lodieraren desbideratzea |
MM |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
Gramatika eta desbideratzea |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
Filmaren lodiera |
MM |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Matxura-tentsioa |
KV |
≥5 |
≥6 |
≥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥16 |
≥18 |
≥22 |
Trakzio erresistentzia (MD) |
N/CM |
≥60 |
≥80 |
≥150 |
≥190 |
≥220 |
≥250 |
≥280 |
≥330 |
≥350 |
≥380 |
Trakzio erresistentzia (TD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥150 |
≥160 |
≥180 |
≥280 |
≥ 300 |
≥330 |
Trakzio-erresistentzia tolestu ondoren (MD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥165 |
≥190 |
≥240 |
≥280 |
≥ 300 |
≥330 |
Tolestu ondoren trakzio-ersistentzia (TD) |
N/CM |
≥20 |
≥50 |
≥90 |
≥110 |
≥115 |
≥120 |
≥130 |
≥180 |
≥ 200 |
≥230 |
6644 F Klaseko DMD isolamendu-papera Motor Isolamendurako tentsio baxuko motorretan, erreminta elektrikoetan, etxetresna elektrikoetan erabiltzen da zirrikituen isolamendurako, junta-isolamendurako, txanda-turrako isolamendurako, fase-faseko isolamendurako eta ziri-isolamendurako edo transformadoreen arteko geruzaren isolamendurako. , bihurgune automatikoko makina prozesatzeko egokia.
Motor isolatzeko 6644 F klaseko DMD isolamendu-papera mugagabean gorde daiteke (20 º C, % 50 r. h.).
