12P kako aldagailu elektrikoa DC motorrentzako

12P kako aldagailu elektrikoa DC motorrentzako

Motor elektrikoaren konmutadorea oso erabilia da tresna elektriko, auto, moto, etxetresna elektriko eta beste motor elektriko batzuetan.

1. Aldagailuaren parametroak:

2. Aldagailuen hautaketa

Motorrak aldagailu osoa ordezkatu behar duenean, konmutadorearen kanpoko zirkuluaren diametroa, barruko zuloaren diametroa, kobrezko piezaren luzera eta zirrikitu kopurua eta beste parametro batzuk detektatu behar dira eta, ondoren, konmutadorea hautatu. antzeko parametroak erabat berdinak izateko, eta ordezkatzeko klip motako konmutadorea aukeratzen saiatu.

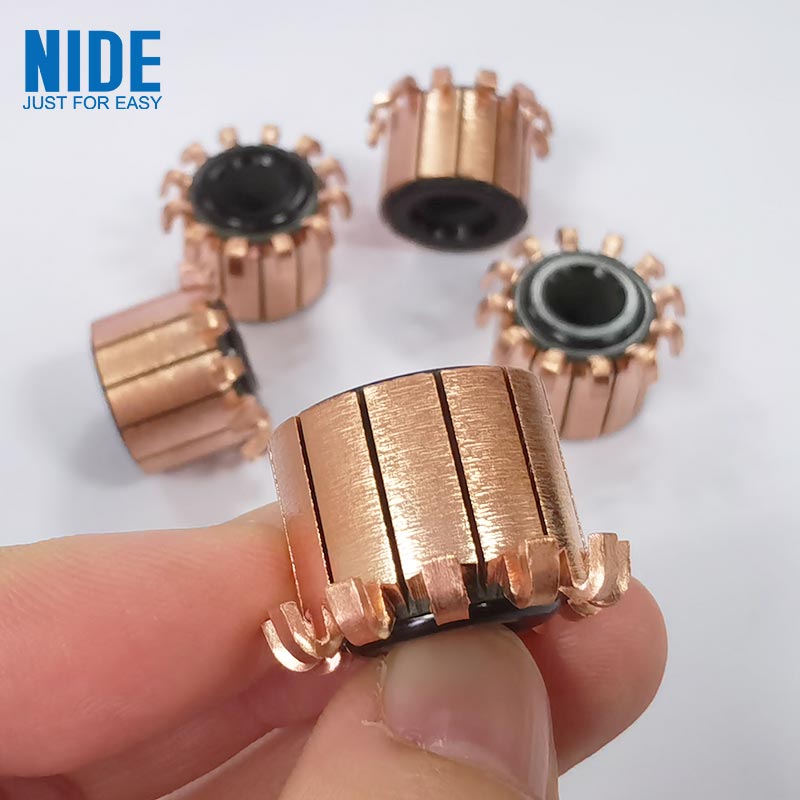

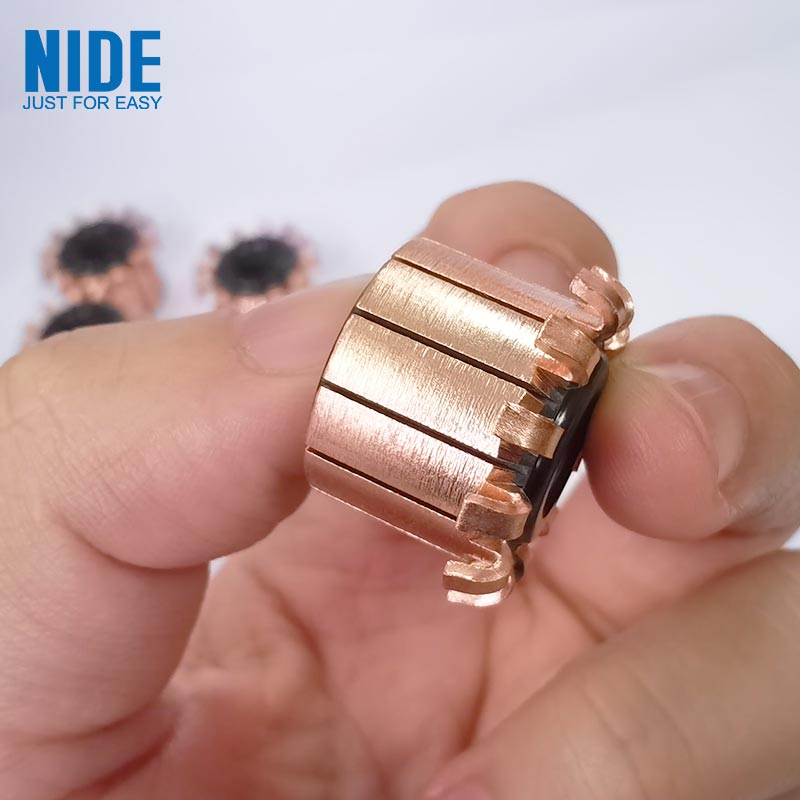

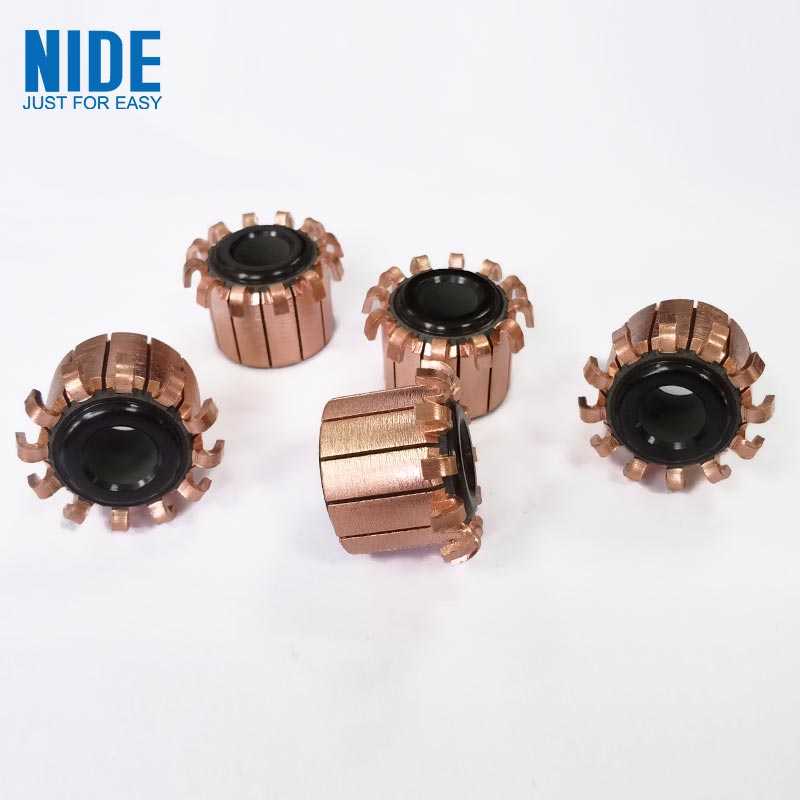

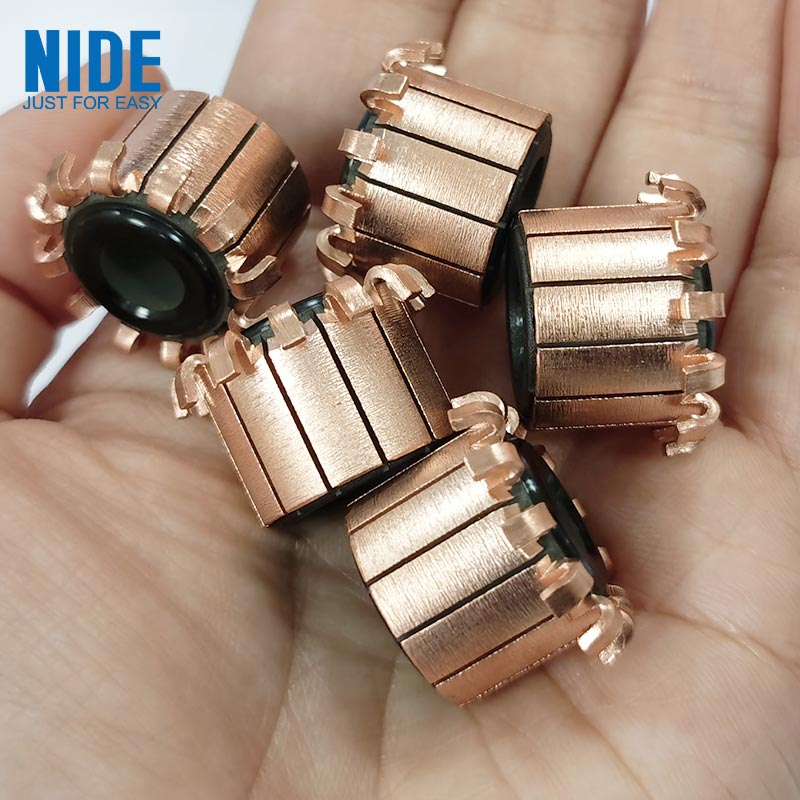

3. Aldagailuaren irudia

4. Aldagailuen ordezkapena

a. Probatu armadura harilkatzeak zirkuitu laburra eta burdina fenomenoa dituen, garaiz ezabatzeko, arazoak atzean ez uzteko.

b. Konmutagailuaren barruko zuloaren diametroa txikia denean, tornuan bira egin eta handitu daiteke pibote elektrikoak eskatzen duen barne zuloaren diametrora iristeko; Barneko zuloaren diametroa handia denean, zulo bat mekanizatu eta sakatu egin daiteke zirriborroan.

c. Klip motako konmutagailuaren klipa, oro har, pixka bat luzeagoa da, eta gehiegizko zatia beharren arabera moztu daiteke, eta irekidura garbitu egiten da eztainua soldatzeko.

d. Lerrokatu apur bat konmutagailuaren zirrikitu irekiak armaduraren harilaren konektatzeko hariekin banan-banan, eta, ondoren, sakatu poliki-poliki konmutagailua pibotaren gainean, konmutagailuaren posizioak baldintzak betetzen dituen arte.

e. Itzali hondatutako konmutadorea kableatuaren buruaren urratsaren azpian dagoen pibote-ardatztik edo zizelkatu konmutadorea zirkuluaren inguruan zirkulu bat zerratu ondoren kableatuaren buruaren urratsaren azpian zerra batekin, gero atera eta urratu konektatzeko alanbre-burua banan-banan. eztainua soldatzeko aliketaz, eta gero kendu hondarreko konmutador-zatia.
